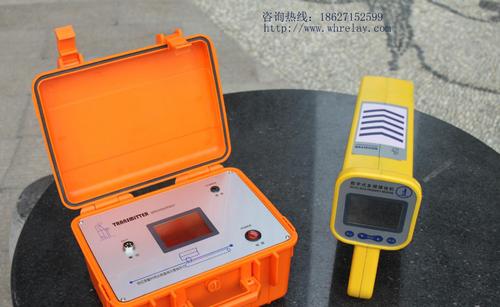

1.發射機

發射機的接線有三種方式：直接連接、電感耦合、感應法。我們重點介紹直接鏈接：

直接連接：

（1）插入連接線

關閉發射機，將直連線插入發射機輸出插座。

（2）與導體連接

將連接導線的紅色引線與目標--不帶電的金屬部件相連。

（3）選擇接地方式

將連接導線的黑色引線盡量遠離管線，并與管線成直角。尋找金屬現成接地點（如街道牌）。注意不要靠近附近任何地下導體。若沒有現成的接地點，可以用接地釬。將地釬盡量插入地下，然后接上黑色引線。為改善導電性能。可在板下倒水

（4）選擇頻率

音頻：用于良好導體和長距離定位。

中頻：為音頻射頻的中間頻率

射頻：管路密集或有非金屬接頭的管線的一般定位。

（5）選擇輸出功率

根據具體情況選擇高低檔。

（6）檢查環路電阻

發射機會自動檢查環路電阻并在液晶中顯示所測的阻值。電阻越高，導體的信號越弱。電阻阻值超過Ω時不能進行可靠定位。可以改變位置，最好在濕潤的土地上或在土地上澆水，從而減少地阻，如果必要，多次移動找到阻抗最小的點進行測量，注意：一定要在拔出地線之前關機，插好之后再開機。

警告：決不能與帶電電纜直接連接。在與電纜直接連接時一定要確定電纜已斷電。

2.接收機的路徑尋蹤

（1）接收機開機。

（2）檢查電池電量，電池的電量不足時，請更換電池。

（3）設定頻率，按動頻率鍵，將接收機設定在所需頻率。如果采用主動定位模式，接收機的頻率應與發射機相匹配。選擇那個頻率取決于測試條件。音頻和射頻各有所長。音頻波長較大，傳遞距離遠，故一般先用音頻。如果信號突然減弱、消失或意外的拐彎、轉變，這時就必須再用射頻核實結果。

靈敏度的設置

“增益加減”鍵用來增加或減小增益，可以提高和降低靈敏度。如果數字的讀數太低，調節“增益加”鍵使條形圖的讀數位于整個量程的40-50之間處。同樣，如果數字的讀數太高，調節“增益減”鍵使條形圖的讀數位于整個量程的40-50之間處。

選擇尋蹤方式

按模式鍵，選擇的波峰或波谷尋蹤方式。

波峰法尋蹤

保持地下管線探測儀接收機與地面大體垂直，在管線上方移動接收器。當接收器在管線路徑的正上方時，通過移動接收器可以得到最大值。見下圖。當你晃動接收器逐漸遠離管線路徑時，條形圖及讀數（聲音響應頻率）會降低；當你晃動接收器在管線路徑的正上方時，強度值最大段將顯示管線的路徑。它同接收器的平面相一致。接著以合適的速度從發射器處開始尋蹤，同時左右移動搖晃接收器。注視表的峰值讀數的指示。

波谷法尋蹤

測量時須使接收機的機身平面與管道方向垂直，反之當平面與管道方向平行時，測得的強度最小。這個特性往往用來判定管道的走向。

通過在管線的上方移動接收器。當接收器在管線路徑的正上方時，接收器可得到最小的值，聲音響應也很小。當你晃動接收器偏離最小值時，表的讀數會上升到一個峰值段：并且聲音響應將在它的最高段。當接收器沿著峰值區晃動時，表的讀數將開始衰減。接著以適度的速度從發射器處開始尋蹤，同時左右搖晃接收器。注視信號強度大小及讀數指示。

3.掃測和搜索（感應搜索）

感應搜索是探測未知管線的最可靠技術。這種搜索方法需要發射機和接收機和兩個操作員。這種搜索方法被稱為“兩人搜索”。在開始搜索之前，確定要搜索的區域和管線通過該區域可能的方向。并把開發射機設定于感應模式。第一個人操作發射機，第二個人操作接收機。當發射機經過管線時將信號施加到管線上，然后在發射機上游或下游20米遠的接收機就可以探測到該信號。發射機的方向與估計的管線的方向保持一致。第二個人提著接收機在要搜索的區域的起始位置，接收機的天線的方向保持與可能的地下管線的方向垂直。將接收機調到不會接收到直接從空中傳播過來的發射機信號的最高的靈敏度。當發射機與接收機的方向保持正確之后，兩個操作人員平行地向前移動。提著接收機的操作人員在向前走動的過程中，前后移動接收機。發射機將信號施加到正下方的管線，再由接收機探測到該信號。在接收機探測到的峰值的位置在地面上做好標志。在其它可能有管線穿過的方向重復搜索。

4.感應技巧：

保持與發射機之間的距離在感應模式下，發射機除了給目標管線發射信號，還會向空氣中發射信號，這可能會給在發射機附近的探測工作造成干擾。要檢查接收機探測到的是管線的信號，而不是直接從發射機發射出來的信號，移動發射機一兩米，如果管線也隨之移動的話，這表明接收機離發射機的距離太近。另一種檢查接收機是否接收到發射機信號的方法是把接收機指向發射機，如果接收機的響應大小不變或增加，說明接收機接收到的是直接從空中傳播過來的發射機信號。在這種情況下降低發射機輸出功率并降低接收機的靈敏度。接收機可能還要離開發射機25至30米。不要把發射機放在井蓋上，因為這樣會阻止信號到達管線。
